Стандарт: ТУ 16.К71-129-91

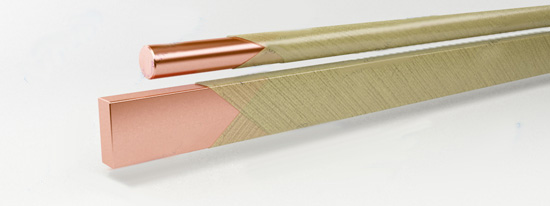

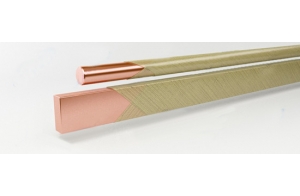

Элементы конструкции:
Область применения:
Провод применяется для изготовления обмоток электрических машин температурного класса "F": генераторов и трансформаторов. Провод устойчив к воздействию механических нагрузок в процессе изготовления и эксплуатации оборудования. Ресурс работы проводов - 20 000 часов. Примечание: допускается изготовление других размеров по согласованию с потребителем.
Гарантийный срок хранения проводов - 18 месяцев.
Провод является аналогом провода изготавливаемого согласно МЭК 60317-32 и МЭК 60317-48.
Характеристики
Температура окружающей среды, нижний предел [°C] | -60 |
Температурный индекс, [°С] | 155 (F) |
Пробивное напряжение, не менее [В] |
|
"d" от 0,315 мм до 0,95 мм |
450 |
"d" св. 0,95 мм до 2,12 мм |
500 |
"d" св. 2,12 мм до 5,20 мм |
550 |
"a" от 0,90 мм до 2,00 мм |
500 |
"а" св. 2,00 мм до 3,75 мм |
550 |
"а" св. 3,75 мм до 5,60 мм |
600 |
Эластичность изоляции, диаметр стержня, [мм] |
|
"d" от 0,315 мм до 5,200 мм |
4d |
Изгиб по толщине |
|
"а" св. 0,90 мм до 1,32 мм и "b" св. 2,12 мм до 6,30 мм |
6 |
"а" св. 1,40 мм до 1,90 мм и "b" св. 2,12 мм до 6,30 мм |
10 |
"а" св. 2,00 мм до 2,80 мм и "b" св. 2,12 мм до 6,30 мм |
15 |
"а" св. 1,00 мм до 2,80 мм и "b" св. 6,70 мм до 12,50 мм |
35 |
"а" св. 3,00 мм до 5,60 мм и "b" св. 3,00 мм до 6,30 мм |
45 |
"а" св. 3,00 мм до 5,60 мм и "b" св. 6,70 мм до 12,50 мм |
80 |
Изгиб по ширине |
|
"а" от 0,9 мм до 5,6 мм и "b" от 2,12 мм до 8 мм |
10b |
"а" от 0,9 мм до 5,6 мм и "b" от 8 мм до 12,5 мм |
15b |
Механическая прочность изоляции, число двойных ходов иглы, средн./миним |
|
"d" от 0,315 мм до 0,69 мм |
180/100 |
"d" св. 0,69 мм до 0,95 мм |
180/100 |
"d" св. 0,95 мм до 1,56 мм |
180/100 |
"d" св. 1,56 мм до 2,12 мм |
180/100 |
"d" св. 2,12 мм до 5,20 мм |
180/100 |
"b" от 2,12 мм до 3,15 мм |
500/300 |
"b" св. 3,15 мм до 6,00 мм |
500/300 |
"b" св. 6,00 мм до 12,50 мм |
500/300 |
Относительное удлинение провода при разрыве, не менее [%] | Изолированного |
С удаленной изоляцией |
|
"d" от 0,315 мм до 0,60 мм |
4 |
20 |
|
"d" св. 0,60 мм до 0,69 мм |
12 |
22 |
|
"d" св. 0,69 мм до 0,95 мм |
20 |
25 |
|
"d" св. 0,95 мм до 1,25 мм |
22 |
25 |
|
"d" св. 1,25 мм до 2,80 мм |
22 |
30 |
|
"d" св. 2,80 мм до 5,20 мм |
30 |
30 |
|
"а" от 0,90 мм до 1,25 мм |
30 |
- |
|
"а" от 1,25 мм до 3,35 мм |
32 |
- |
|
"а" от 3,55 мм до 5,60 мм |
34 |
- |
Вес, диаметры:
Размер проволоки, мм |
Макс. размер провода, мм |
Масса провода, кг/км |
1 | 1,29 | 7,76 |
1,06 | 1,35 | 8,66 |
1,08 | 1,37 | 8,98 |
1,12 | 1,41 | 9,62 |
1,18 | 1,47 | 10,6 |
1,25 | 1,54 | 11,8 |
1,32 | 1,61 | 13,2 |
1,4 | 1,69 | 14,7 |
1,45 | 1,74 | 15,76 |
1,5 | 1,79 | 16,8 |
1,56 | 1,85 | 18,15 |
1,6 | 1,89 | 19,16 |
1,7 | 1,99 | 21,4 |
1,8 | 2,09 | 23,9 |
1,9 | 2,19 | 26,6 |
2 | 2,29 | 29,4 |
2,12 | 2,41 | 32,9 |
2,24 | 2,53 | 36,7 |
2,36 | 2,69 | 40,6 |
2,44 | 2,73 | 43,36 |
2,5 | 2,79 | 45,6 |
2,65 | 2,97 | 51,23 |
2,8 | 3,12 | 57,06 |
3 | 3,33 | 65,31 |
3,15 | 3,48 | 71,87 |
3,28 | 3,61 | 77,8 |
3,35 | 3,68 | 81,1 |
3,55 | 3,88 | 90,9 |
3,75 | 4,08 | 101,25 |
4 | 4,34 | 114,96 |
4,1 | 4,44 | 120,69 |
4,5 | 4,84 | 145,02 |
4,75 | 5,09 | 161,36 |
5 | 5,35 | 178,57 |
5,2 | 5,55 | 192,96 |
0,90х2,12 | 1,25х2,44 | 16,9 |
0,90х2,24 | 1,25х2,56 | 18 |
0,90х2,36 | 1,25х2,68 | 19 |
0,90х2,50 | 1,25х2,82 | 20,2 |
0,90х2,65 | 1,25х2,97 | 21,5 |
0,90х2,80 | 1,25х3,12 | 22,7 |
0,90х3,00 | 1,25х3,32 | 24,4 |
0,95х2,24 | 1,30х2,56 | 18,8 |
0,95х2,50 | 1,30х2,82 | 21,1 |
0,95х2,80 | 1,30х3,12 | 23,8 |
1,00х2,12 | 1,35х2,44 | 18,5 |
1,00х2,24 | 1,35х2,56 | 19,6 |
1,00х2,36 | 1,35х2,68 | 20,7 |
1,00х2,50 | 1,35х2,82 | 22,1 |
1,00х2,65 | 1,35х2,97 | 23,5 |
1,00х2,80 | 1,35х3,12 | 24,9 |
1,00х3,00 | 1,35х3,32 | 26,8 |
1,00х3,15 | 1,35х3,47 | 28,2 |
1,00х3,35 | 1,35х3,69 | 30,1 |
1,00х3,55 | 1,38х3,89 | 31,9 |
1,00х3,75 | 1,38х4,09 | 33,8 |
1,00х4,00 | 1,38х4,34 | 36,2 |
1,00х4,25 | 1,38х4,59 | 38,5 |
1,00х4,50 | 1,38х4,84 | 40,9 |
1,00х4,75 | 1,38х5,09 | 43,3 |
1,00х5,00 | 1,38х5,34 | 45,6 |
1,00х5,30 | 1,38х5,64 | 48,4 |
1,00х5,60 | 1,38х5,94 | 51,3 |
1,00х6,00 | 1,45х6,34 | 55 |
1,00х6,30 | 1,45х6,64 | 57,9 |
1,00х6,70 | 1,45х7,06 | 61,6 |
1,00х7,10 | 1,45х7,46 | 65,4 |
1,00х7,50 | 1,45х7,86 | 69,2 |
1,00х8,00 | 1,45х8,36 | 73,9 |
1,06х2,24 | 1,41х2,56 | 20,8 |
1,06х2,50 | 1,41х2,82 | 23,4 |
1,06х2,80 | 1,41х3,12 | 26,4 |
1,06х3,15 | 1,41х3,47 | 29,9 |
1,06х3,55 | 1,44х3,89 | 33,9 |
1,06х4,00 | 1,44х4,34 | 38,4 |
1,06х4,50 | 1,44х4,84 | 43,3 |
1,06х5,00 | 1,44х5,34 | 48,3 |
1,06х5,60 | 1,44х5,94 | 54,3 |
1,06х6,30 | 1,51х6,64 | 61,2 |
1,06х7,10 | 1,51х7,46 | 69,2 |
1,06х8,00 | 1,51х8,36 | 78,2 |
1,12х2,12 | 1,47х2,44 | 20,8 |
1,12х2,24 | 1,47х2,56 | 22,1 |
1,12х2,36 | 1,47х2,68 | 23,3 |
1,12х2,50 | 1,47х2,82 | 24,8 |
1,12х2,65 | 1,47х2,97 | 26,4 |
1,12х2,80 | 1,47х3,12 | 27,9 |
1,12х3,00 | 1,47х3,32 | 30 |
1,12х3,15 | 1,47х3,47 | 31,6 |
1,12х3,35 | 1,47х3,69 | 33,7 |
1,12х3,55 | 1,50х3,89 | 35,8 |
1,12х3,75 | 1,50х4,09 | 37,9 |
1,12х4,00 | 1,50х4,34 | 40,5 |
1,12х4,25 | 1,50х4,59 | 43,1 |
1,12х4,50 | 1,50х4,84 | 45,8 |
1,12х4,75 | 1,50х5,09 | 48,4 |
1,12х5,00 | 1,50х5,34 | 51 |
1,12х5,30 | 1,50х5,64 | 54,1 |
1,12х5,60 | 1,50х5,94 | 57,5 |
1,12х6,00 | 1,57х6,34 | 61,5 |
1,12х6,30 | 1,57х6,64 | 64,6 |
1,12х6,70 | 1,57х7,06 | 68,8 |
1,12х7,10 | 1,57х7,46 | 73 |
1,12х7,50 | 1,57х7,86 | 77,2 |
1,12х8,00 | 1,57х8,36 | 82,5 |
1,12х8,50 | 1,59х8,86 | 87,7 |
1,18х2,24 | 1,53х2,56 | 23,3 |
1,18х2,50 | 1,53х2,82 | 26,2 |
1,18х2,80 | 1,53х3,12 | 29,5 |
1,18х3,15 | 1,53х3,47 | 33,3 |
1,18х3,55 | 1,56х3,89 | 37,7 |
1,18х4,00 | 1,56х4,34 | 42,7 |
1,18х4,50 | 1,56х4,84 | 48,2 |
1,18х5,00 | 1,56х5,34 | 53,7 |
1,18х5,60 | 1,56х5,94 | 60,3 |
1,18х6,30 | 1,63х6,64 | 68 |
1,18х7,10 | 1,63х7,46 | 76,8 |
1,18х8,00 | 1,63х8,36 | 86,8 |
1,25х2,12 | 1,61х2,44 | 23,3 |
1,25х2,24 | 1,61х2,56 | 24,1 |
1,25х2,36 | 1,61х2,68 | 26,1 |
1,25х2,50 | 1,61х2,82 | 27,7 |
1,25х2,65 | 1,61х2,97 | 29,5 |
1,25х2,80 | 1,61х3,12 | 31,2 |
1,25х3,00 | 1,61х3,32 | 33,6 |
1,25х3,15 | 1,61х3,47 | 35,3 |
1,25х3,35 | 1,61х3,69 | 37,6 |
1,25х3,55 | 1,64х3,89 | 40 |
1,25х3,75 | 1,64х4,09 | 42,3 |
1,25х4,00 | 1,64х4,34 | 45,2 |
1,25х4,25 | 1,64х4,59 | 48,1 |
1,25х4,50 | 1,64х4,84 | 51 |
1,25х4,75, | 1,64х5,09 | 53,9 |
1,25х5,00 | 1,64х5,34 | 56,9 |
1,25х5,30 | 1,64х5,64 | 60,3 |
1,25х5,60 | 1,64х5,94 | 63,8 |
1,25х6,00 | 1,71х6,34 | 68,5 |
1,25х6,30 | 1,71х6,64 | 72 |
1,25х6,70 | 1,71х7,06 | 76,6 |
1,25х7,10 | 1,71х7,46 | 81,3 |
1,25х7,50 | 1,71х7,86 | 86 |
1,25х8,00 | 1,71х8,36 | 91,8 |
1,25х8,50 | 1,73х8,86 | 97,6 |
1,32х2,24 | 1,68х2,56 | 26,2 |
1,32х2,50 | 1,68х2,82 | 29,3 |
1,32х2,80 | 1,68х3,12 | 33 |
1,32х3,15 | 1,68х3,47 | 37,3 |
1,32х3,55 | 1,71х3,89 | 42,2 |
1,32х4,00 | 1,71х4,34 | 47,7 |
1,32х4,50 | 1,71х4,84 | 53,9 |
1,32х5,00 | 1,71х5,34 | 60 |
1,32х5,60 | 1,71х5,94 | 67,4 |
1,32х6,30 | 1,78х6,64 | 75,9 |
1,32х7,10 | 1,78х7,46 | 85,8 |
1,32х8,00 | 1,78х8,36 | 96,8 |
1,40х2,12 | 1,76х2,44 | 26,2 |
1,40х2,24 | 1,76х2,56 | 27,8 |
1,40х2,36 | 1,76х2,68 | 29,3 |
1,40х2,50 | 1,76х2,82 | 31,2 |
1,40х2,65 | 1,76х2,97 | 33,1 |
1,40х2,80 | 1,76х3,12 | 35,1 |
1,40х3,00 | 1,76х3,32 | 37,6 |
1,40х3,15 | 1,76х3,47 | 39,6 |
1,40х3,35 | 1,76х3,69 | 42,2 |
1,40х3,55 | 1,79х3,89 | 44,8 |
1,40х3,75 | 1,79х4,09 | 47,4 |
1,40х4,00 | 1,79х4,34 | 50,6 |
1,40х4,25 | 1,79х4,59 | 53,9 |
1,40х4,50 | 1,79х4,84 | 57,1 |
1,40х4,75 | 1,79х5,09 | 60,4 |
1,40х5,00 | 1,79х5,34 | 63,6 |
1,40х5,30 | 1,79х5,64 | 67,5 |
1,40х5,60 | 1,79х5,94 | 71,4 |
1,40х6,00 | 1,86х6,34 | 76,6 |
1,40х6,30 | 1,86х6,64 | 80,5 |
1,40х6,70 | 1,86х7,06 | 85,7 |
1,40х7,10 | 1,86х7,46 | 90,8 |
1,40х7,50 | 1,86х7,86 | 96,1 |
1,40х8,00 | 1,86х8,36 | 103 |
1,40х8,50 | 1,88х8,86 | 109 |
1,40х9,00 | 1,88х9,36 | 115 |
1,40х9,50 | 1,88х9,86 | 122 |
1,40х10,00 | 1,88х10,36 | 128 |
1,40х10,60 | 1,88х10,96 | 137 |
1,50х2,24 | 1,86х2,56 | 29,8 |
1,50х2,50 | 1,86х2,82 | 33,4 |
1,50х2,80 | 1,86х3,12 | 37,6 |
1,50х3,15 | 1,86х3,47 | 42,4 |
1,50х3,55 | 1,89х3,89 | 48 |
1,50х4,00 | 1,89х4,34 | 54,2 |
1,50х4,50 | 1,89х4,84 | 61,2 |
1,50х5,00 | 1,89х5,34 | 68,1 |
1,50х5,60 | 1,89х5,94 | 76,4 |
1,50х6,30 | 1,96х6,64 | 86,1 |
1,50х7,10 | 1,96х7,46 | 97,3 |
1,50х8,00 | 1,96х8,36 | 110 |
1,50х9,00 | 1,98х9,36 | 123 |
1,50х10,00 | 1,98х10,36 | 137 |
1,60х2,24 | 1,96х2,56 | 31,9 |
1,60х2,36 | 1,96х2,68 | 33,6 |
1,60х2,50 | 1,96х2,82 | 35,7 |
1,60x2,65 | 1,96x2,97 | 37,9 |
1,60х2,80 | 1,96х3,12 | 40,1 |
1,60х3,00 | 1,96х3,32 | 43,1 |
1,60х3,15 | 1,96х3,47 | 45,3 |
1,60х3,35 | 1,96х3,69 | 48,3 |
1,60х3,55 | 1,99х3,89 | 51,2 |
1,60х3,75 | 1,99х4,09 | 54,2 |
1,60х4,00 | 1,99х4,34 | 57,8 |
1,60х4,25 | 1,99х4,59 | 61,5 |
1,60х4,50 | 1,99х4,84 | 65,2 |
1,60х4,75 | 1,99х5,09 | 68,4 |
1,60х5,00 | 1,99х5,34 | 72,6 |
1,60х5,30 | 1,99х5,64 | 77 |
1,60х5,60 | 1,99х5,94 | 81,4 |
1,60х6,00 | 2,06х6,34 | 87,3 |
1,60х6,30 | 2,06х6,64 | 91,8 |
1,60х6,70 | 2,06х7,06 | 97,7 |
1,60х7,10 | 2,06х7,46 | 104 |
1,60х7,50 | 2,06х7,86 | 110 |
1,60х8,00 | 2,06х8,36 | 117 |
1,60х8,50 | 2,08х8,86 | 124 |
1,60х9,00 | 2,08х9,36 | 131 |
1,60х9,50 | 2,08х9,86 | 139 |
1,60х10,00 | 2,08х10,36 | 146 |
1,70х2,50 | 2,06х2,82 | 36,6 |
1,70х2,80 | 2,06х3,12 | 41,3 |
1,70х3,15 | 2,06х3,47 | 46,8 |
1,70х3,55 | 2,09х3,89 | 53 |
1,70х4,00 | 2,09х4,34 | 60,1 |
1,70х4,50 | 2,09х4,84 | 67,9 |
1,70х5,00 | 2,09х5,34 | 75,7 |
1,70х5,60 | 2,09х5,94 | 85,1 |
1,70х6,30 | 2,16х6,64 | 96,1 |
1,70х7,10 | 2,16х7,46 | 109 |
1,70х8,00 | 2,16х8,36 | 123 |
1,70х9,00 | 2,18х9,36 | 138 |
1,70х10,0 | 2,18х10,0 | 154 |
1,80х2,50 | 2,16х2,82 | 38,9 |
1,80х2,65 | 2,16х2,97 | 41,4 |
1,80х2,80 | 2,16х3,12 | 43,8 |
1,80х3,00 | 2,16х3,32 | 47,2 |
1,80х3,15 | 2,16х3,47 | 49,6 |
1,80х3,35 | 2,16х3,69 | 52,9 |
1,80х3,55 | 2,19х3,89 | 56,2 |
1,80х3,75 | 2,19х4,09 | 59,5 |
1,80х4,00 | 2,19х4,34 | 63,7 |
1,80х4,25 | 2,19х4,59 | 67,8 |
1,80х4,50 | 2,19х4,84 | 71,9 |
1,80х4,75 | 2,19х5,09 | 76,1 |
1,80х5,00 | 2,19х5,34 | 80,2 |
1,80х5,30 | 2,19х5,64 | 85,2 |
1,80х5,60 | 2,19х5,94 | 90,1 |
1,80х6,00 | 2,26х6,34 | 96,8 |
1,80х6,30 | 2,26х6,64 | 102 |
1,80х6,70 | 2,26х7,06 | 108 |
1,80х7,10 | 2,26х7,46 | 115 |
1,80х7,50 | 2,26х7,86 | 121 |
1,80х8,00 | 2,26х8,36 | 130 |
1,80х8,50 | 2,28х8,86 | 138 |
1,80х9,00 | 2,28х9,36 | 146 |
1,80х9,50 | 2,28х9,86 | 154 |
1,80х10,00 | 2,28х10,36 | 163 |
1,80х10,60 | 2,28х10,96 | 174 |
1,90х2,80 | 2,26х3,12 | 46,4 |
1,90х3,15 | 2,26х3,47 | 52,5 |
1,90х3,55 | 2,29х3,89 | 59,4 |
1,90х4,00 | 2,29х4,34 | 67,3 |
1,90х4,50 | 2,29х4,84 | 76 |
1,90х5,00 | 2,29х5,34 | 84,7 |
1,90х5,60 | 2,29х5,94 | 95,2 |
1,90х6,30 | 2,68х6,64 | 107 |
1,90х7,10 | 2,68х7,46 | 121 |
1,90х8,00 | 2,68х8,36 | 137 |
1,90х9,00 | 2,38х9,36 | 151 |
1,90х10,00 | 2,38х10,36 | 172 |
2,00х2,80 | 2,68х3,12 | 48,9 |
2,00х3,00 | 2,68х3,32 | 52,6 |
2,00х3,15 | 2,68х3,47 | 55,3 |
2,00х3,35 | 2,68х3,69 | 99 |
2,00х3,55 | 2,39х3,89 | 62,7 |
2,00х3,75 | 2,39х4,09 | 66,3 |
2,00х4,00 | 2,39х4,34 | 70,9 |
2,00х4,25 | 2,39х4,59 | 75,5 |
2,00х4,50 | 2,39х4,84 | 60 |
2,00х4,75 | 2,39х5,09 | 84,6 |
2,00х5,00 | 2,39х5,34 | 89,2 |
2,00х5,30 | 2,39х5,64 | 94,7 |
2,00х5,60 | 2,39х5,94 | 100 |
2,00х6,00 | 2,46х6,34 | 108 |
2,00х6,30 | 2,46х6,64 | 113 |
2,00х6,70 | 2,46х7,06 | 120 |
2,00х7,10 | 2,46х7,46 | 127 |
2,00х7,80 | 2,46х7,80 | 135 |
2,00х8,00 | 2,46х8,36 | 144 |
2,00х8,50 | 2,48х8,86 | 153 |
2,00х9,00 | 2,48х9,36 | 162 |
2,00х9,50 | 2,48х9,86 | 171 |
2,00х10,00 | 2,48х10,36 | 181 |
2,00х10,60 | 2,48х10,96 | 193 |
2,12х3,15 | 2,48х3,53 | 58,8 |
2,12х3,55 | 2,51х3,95 | 66,5 |
2,12х4,00 | 2,51х4,40 | 75,2 |
2,12х4,50 | 2,51х4,90 | 84,9 |
2,12х5,00 | 2,51х5,40 | 94,6 |
2,12х5,60 | 2,51х6,40 | 106 |
2,12х6,30 | 2,58х7,12 | 120 |
2,12х7,10 | 2,58х7,52 | 135 |
2,12х8,00 | 2,58х8,42 | 153 |
2,12х9,00 | 2,60х9,42 | 172 |
2,12х10,00 | 2,60х10,42 | 191 |
2,12х11,20 | 2,60х11,62 | 216 |
2,24х3,15 | 2,60х3,53 | 62,2 |
2,24х3,35 | 2,60х4,15 | 66,3 |
2,24х3,55 | 2,63х3,95 | 70,4 |
2,24х3,75 | 2,63х4,15 | 74,5 |
2,24х4,00 | 2,63х4,40 | 79,6 |
2,24х4,25 | 2,63х4,65 | 84,7 |
2,24х4,50 | 2,63х4,90 | 89,8 |
2,24х4,75 | 2,63х5,15 | 94,9 |
2,24х5,00 | 2,63х5,40 | 100 |
2,24х5,30 | 2,63х5,70 | 106 |
2,24х5,60 | 2,63х6,40 | 112 |
2,24x6,30 | 2,70x7,12 | 126 |
2,24x6,70 | 2,70x7,12 | 135 |
2,24х7,10 | 2,70х7,52 | 143 |
2,24х7,50 | 2,70х7,92 | 151 |
2,24х8,00 | 2,70х8,42 | 161 |
2,24х8,50 | 2,72х8,92 | 171 |
2,24х9,00 | 2,72х9,42 | 182 |
2,24х9,50 | 2,72х9,92 | 192 |
2,24х10,00 | 2,72х10,42 | 202 |
2,24х10,60 | 2,72х11,02 | 215 |
2,24х11,20 | 2,72х11,62 | 228 |
2,36х3,55 | 2,75х3,95 | 72,5 |
2,36х4,00 | 2,75х4,40 | 82,2 |
2,36х4,50 | 2,75х4,90 | 92,9 |
2,36х5,00 | 2,75х5,40 | 104 |
2,36x5,60 | 2,75x6,40 | 117 |
2,36х6,30 | 2,82х7,12 | 132 |
2,36х7,10 | 2,82х7,52 | 149 |
2,36х8,00 | 2,82х8,42 | 168 |
2,36х9,00 | 2,84х9,42 | 190 |
2,36х10,00 | 2,84х10,42 | 211 |
2,36х11,20 | 2,84х11,62 | 238 |
2,50х3,55 | 2,89х3,95 | 77 |
2,50х3,75 | 2,89х4,15 | 81,6 |
2,50х4,00 | 2,89х4,40 | 87,2 |
2,50х4,25 | 2,89х4,65 | 93 |
2,50х4,50 | 2,89х4,90 | 98,6 |
2,50х4,75 | 2,89х5,15 | 104 |
2,50х5,00 | 2,89х5,40 | 110 |
2,50х5,30 | 2,89х5,70 | 117 |
2,50х5,60 | 2,89х6,40 | 124 |
2,50х6,00 | 2,96х6,40 | 133 |
2,50х6,30 | 2,96х7,12 | 139 |
2,50х6,70 | 2,96х7,12 | 149 |
2,50х7,10 | 2,96х7,52 | 158 |
2,50х7,50 | 2,96х7,92 | 167 |
2,50х8,00 | 2,96х8,42 | 178 |
2,50х8,50 | 2,98х8,92 | 189 |
2,50х9,00 | 2,98х9,42 | 201 |
2,50х9,50 | 2,98х9,92 | 212 |
2,50х10,00 | 2,98х10,42 | 224 |
2,50х10,60 | 2,98х11,02 | 238 |
2,50х11,20 | 2,98х11,62 | 252 |
2,65х4,00 | 3,04х4,40 | 92,6 |
2,65х4,50 | 3,04х4,90 | 105 |
2,65х5,00 | 3,04х5,40 | 117 |
2,65х5,60 | 3,04х6,40 | 131 |
2,65х6,30 | 3,11х7,12 | 148 |
2,65х7,10 | 3,11х7,52 | 167 |
2,65х8,00 | 3,11х8,42 | 189 |
2,65х9,00 | 3,13х9,42 | 213 |
2,65х10,00 | 3,13х10,42 | 237 |
2,65х11,20 | 3,13х11,62 | 267 |
2,80х4,00 | 3,19х4,40 | 98,1 |
2,80х4,25 | 3,19х4,65 | 104 |
2,80х4,50 | 3,19х4,90 | 111 |
2,80х4,75 | 3,19х5,15 | 117 |
2,80х5,00 | 3,19х5,40 | 123 |
2,80х5,30 | 3,19х5,70 | 131 |
2,80х5,60 | 3,19х6,40 | 139 |
2,80х6,00 | 3,26х6,40 | 149 |
2,80х6,30 | 3,26х7,12 | 156 |
2,80х6,70 | 3,26х7,12 | 167 |
2,80х7, 10 | 3,26х7, 10 | 177 |
2,80х7,50 | 3,26х7,92 | 187 |
2,80х8,00 | 3,26х8,42 | 200 |
2,80х8,50 | 3,28х8,92 | 212 |
2,80х9,00 | 3,28х9,42 | 225 |
2,80х9,90 | 3,28х9,90 | 238 |
2,80х10,00 | 3,28х10,42 | 250 |
2,80х10,60 | 3,28х11,02 | 267 |
2,80х11,20 | 3,28х11,62 | 282 |
3,00х4,50 | 3,39х4,90 | 119 |
3,00х5,00 | 3,39х5,40 | 132 |
3,00х5,60 | 3,39х6,40 | 149 |
3,00х6,30 | 3,46х7,12 | 168 |
3,00х7,10 | 3,46х7,52 | 189 |
3,00х8,00 | 3,46х8,42 | 214 |
3,00х9,00 | 3,48х9,42 | 241 |
3,00х10,00 | 3,48х10,42 | 268 |
3,00х11,20 | 3,48х11,62 | 302 |
3,15х4,50 | 3,54х4,90 | 125 |
3,15х4,75 | 3,54х5,15 | 132 |
3,15х5,00 | 3,54х5,40 | 139 |
3,15х5,30 | 3,54х5,70 | 148 |
3,15х5,60 | 3,54х6,40 | 156 |
3,15х6,00 | 3,61х6,40 | 168 |
3,15х6,30 | 3,61х7,12 | 176 |
3,15х6,70 | 3,61х7,12 | 188 |
3,15х7,10 | 3,61х7,52 | 199 |
3,15х7,50 | 3,61х7,92 | 210 |
3,15х8,00 | 3,61х8,42 | 225 |
3,15х8,50 | 3,63х8,92 | 239 |
3,15х9,00 | 3,63х9,42 | 253 |
3,15х9,50 | 3,63х9,92 | 267 |
3,15х10,00 | 3,63х10,42 | 282 |
3,15х10,60 | 3,63х11,02 | 300 |
3,15х11,20 | 3,63х11,62 | 317 |
3,35х5,00 | 3,76х5,40 | 148 |
3,35х5,60 | 3,76х6,40 | 166 |
3,35х6,30 | 3,83х7,12 | 188 |
3,35х7,10 | 3,83х7,52 | 212 |
3,35х8,00 | 3,83х8,42 | 239 |
3,35х9,00 | 3,85х9,42 | 269 |
3,35х10,00 | 3,85х10,42 | 299 |
3,35х11,20 | 3,85х11,62 | 337 |
3,55х5,00 | 3,96х5,40 | 157 |
3,55х5,30 | 3,96х5,70 | 167 |
3,55х5,60 | 3,96х6,40 | 176 |
3,55х6,00 | 4,03х6,40 | 189 |
3,55х6,30 | 4,03х7,12 | 199 |
3,55х6,70 | 4,03х7,12 | 212 |
3,55х7,10 | 4,03х7,52 | 224 |
3,55х7,50 | 4,03х7,92 | 237 |
3,55х8,00 | 4,03х8,42 | 253 |
3,55х8,50 | 4,05х8,92 | 269 |
3,55х9,00 | 4,05х9,42 | 285 |
3,55х9,50 | 4,05х9,92 | 301 |
3,55х10,00 | 4,05х10,42 | 317 |
3,55х10,60 | 4,05х11,02 | 338 |
3,55х11,20 | 4,05х11,62 | 357 |
3,75х5,60 | 4,16х6,40 | 183 |
3,75х6,30 | 4,23х7,12 | 207 |
3,75х7,10 | 4,23х7,52 | 234 |
3,75х8,00 | 4,23х8,42 | 265 |
3,75х9,00 | 4,65х9,42 | 299 |
3,75x10,00 | 4,65x10,42 | 332 |
3,75x11,20 | 4,65x11,62 | 374 |
4,00x5,60 | 4,41x6,07 | 196 |
4,00x6,00 | 4,48x6,47 | 210 |
4,00x6,30 | 4,48x6,77 | 221 |
4,00x6,70 | 4,48x7,19 | 236 |
4,00x7,10 | 4,48x7,59 | 250 |
4,00x7,50 | 4,48x7,99 | 265 |
4,00x8,00 | 4,48x8,49 | 283 |
4,00x8,50 | 4,50x8,99 | 301 |
4,00x9,00 | 4,50x9,49 | 319 |
4,00x9,50 | 4,50x9,99 | 337 |
4,00x10,00 | 4,50x10,49 | 355 |
4,00x10,60 | 4,50x11,09 | 378 |
4,00x11,20 | 4,50x11,69 | 400 |
4,25x6,30 | 4,73x6,77 | 235 |
4,25x7,10 | 4,73x7,59 | 266 |
4,25x8,00 | 4,73x8,49 | 301 |
4,25x9,00 | 4,75x9,49 | 339 |
4,25x10,00 | 4,75x10,49 | 377 |
4,50х6,30 | 4,98х6,77 | 250 |
4,50х6,70 | 4,98х7,19 | 266 |
4,50х7,10 | 4,98х7,59 | 282 |
4,50х7,50 | 4,98х7,99 | 298 |
4,50х8,00 | 4,98х8,49 | 318 |
4,50х8,50 | 5,00х8,99 | 339 |
4,50х9,00 | 5,00х9,49 | 359 |
4,50х9,50 | 5,00х9,99 | 379 |
4,50х10,00 | 5,00х10,49 | 399 |
4,75х7,10 | 5,23х7,59 | 298 |
4,75х8,00 | 5,23х8,49 | 336 |
4,75х9,00 | 5,25х9,49 | 379 |
4,75х10,00 | 5,25х10,49 | 422 |
5,00х7,10 | 5,48х7,59 | 314 |
5,00х7,50 | 5,48х7,99 | 332 |
5,00х8,00 | 5,48х8,49 | 354 |
5,00х8,50 | 5,50х8,99 | 377 |
5,00х9,00 | 5,50х9,49 | 399 |
5,00х9,50 | 5,50х9,99 | 422 |
5,00х10,00 | 5,50х10,49 | 444 |
5,00х10,60 | 5,50х11,09 | 472 |
5,30х8,00 | 5,78х8,49 | 376 |
5,30х9,00 | 5,80х9,49 | 423 |
5,60х8,00 | 6,08х8,49 | 397 |
5,60х8,50 | 6,10х8,99 | 422 |
