ПЭЭИ-2-200

Описание:

Стандарт: ТУ 3591-001-05770607-2005

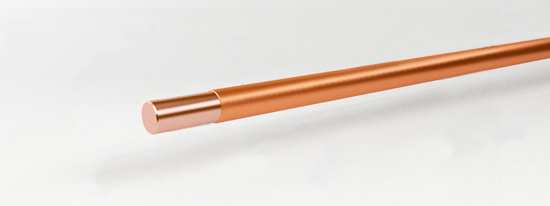

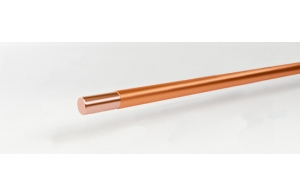

Элементы конструкции:

1. Медная проволока диаметром от 0,2 мм до 2,5 мм.;
2. Изоляция на основе полиамидимидного лака (тип 1).

Область применения:

Провод применяется для изготовления обмоток температурного класса "С". Электрические и термические свойства провода позволяют использовать его в обмотках, подвергающихся длительным перегрузкам и воздействию высоких температур.

Ресурс работы проводов — 20000 часов.

Устойчив к растворителям (толуол).

Характеристики



Температурный индекс, [°С]	200
Термопластичный поток, [°С]	320±5

Вес, диаметр:



Диаметр	Макс. диаметр	Масса	Пробивное
проводника по ТУ,	провода,	провода,	напряжение,
мм	мм	кг/км	В
0,200	0.230	0.289	1200
0,210	0.243	0.318	1400
0,224	0.256	0.361	1400
0,236	0.269	0.401	1400
0,250	0.284	0.449	1400
0,265	0.300	0.504	1500
0,280	0.315	0.562	1500
0,300	0.337	0.644	1500
0,315	0.352	0.711	1500
0,335	0.374	0.804	1700
0,355	0.395	0.902	1700
0,380	0.421	1.032	1700
0,400	0.442	1.142	1700
0,425	0.469	1.289	2000
0,450	0.495	1.446	2000
0,500	0.548	1.783	2000
0,560	0.611	2.233	2300
0,630	0.684	2.825	2300
0,670	0.726	3.193	2300
0,710	0.767	3.582	2300
0,750	0.809	3.995	2500
0,800	0.861	4.542	2500
0,850	0.913	5.124	2500
0,900	0.965	5.742	2600
0,950	1.017	6.394	2600
1,000	1.068	7.086	2700
1,060	1.130	7.086	2700
1,120	1.192	7.957	2700
1,180	1.254	8.879	2900
1,250	1.325	9.857	2900
1,320	1.397	11.054	2900
1,400	1.479	13.866	3000
1,500	1.581	15.907	3000
1,600	1.683	18.088	3000
1,700	1.785	20.408	3100
1,800	1.888	22.880	3100
1,900	1.990	25.481	3100
2,000	2.092	28.223	3200
2,120	2.214	31.707	3200
2,240	2.336	35.383	3200
2,360	2.459	39.263	3200
2,500	2.601	44.040	3200
